كلية العلوم

جرت في قسم الفيزياء بكلية العلوم صباح يوم الاحد الموافق 22 حزيران 2025 ، مناقشة رسالة الماجستير الموسومة ” تأثير ظروف الطلاء بالأكاسيد النانوية ZnO و CaO على الخواص التركيبية لسطح غرسات الاسنان ” والتي تقدّم بها الطالب (جمال عبدالعزيز رشو)، حضر جانبا منها السيد رئيس قسم الفيزياء إلى جانب نخبة من تدريسيي القسم وطلبة الدراسات العليا المحترمين.

هدفت الدراسة إلى تأثير تغير تركيز هيدروكسيد البوتاسيوم، درجة حرارة الترسيب وزمن الترسيب على الخواص البصرية والتركيبية وابعاد الحبيبات النانوية لأوكسيد الكالسيوم CaO وأوكسيد الزنك ZnO، حيث تم ترسيب هذه الاكاسيد على قواعد زجاجية بطريقة الترسيب بالحمام الكيميائي.

فقد وجدا ان سمك اغشية ZnO تغير ما بين (2.2-9.7 mm) مع تغير تركيز هيدروكسيد البوتاسيوم، وتغير ما بين (1.9-8.8 mm) بتأثير التغير في درجة حرارة القاعدة خلال عملية الترسيب، اما زمن الترسيب فقد كان له تأثير واضح على سمك الاغشية حيث تغير ما بين (1.1-4.9mm)

تم دراسة تأثير هذه العوامل أيضا على فجوة الطاقة للأغشية المحضرة ووجد ان فجوة الطاقة تغيرت من 2.4eV الى 2.7eV بتأثير تغير هيدروكسيد البوتاسيوم بينما تغيرت من 2.7eV الى 2.8eV نتيجة للتغير في درجة حرارة الترسيب وأخيرا تغيرت فجوة الطاقة من 2.8eV الى 2.95eV نتيجة التغير في زمن الترسيب.

اما ابعاد الحبيبات فهي أيضا تغيرت مع تغير هذه العوامل، حيث ازدادت ابعاد الحبيبات مع زيادة تركيز هيدروكسيد البوتاسيوم من 41nm الى 150nm ، في حين وجد ان ابعاد الحبيبات انخفضت مع زيادة درجة الحرارة من 110nm الى 40nm ، وأيضا انخفضت ابعاد الحبيبات مع زيادة زمن الترسيب من 57nm الى 39nm .

اما بالنسبة لأغشية CaO فقد كان سمكها ما بين (1.9-6.8mm) مع تغير تركيز هيدروكسيد البوتاسيوم، وتغير ما بين (0.6-1.8 mm) بتأثير التغير في درجة حرارة القاعدة خلال عملية الترسيب، اما زمن الترسيب فقد كان له تأثير واضح على سمك الاغشية حيث تغير ما بين (1.8-13.8mm)

تم دراسة تأثير هذه العوامل أيضا على فجوة الطاقة للأغشية المحضرة ووجد ان فجوة الطاقة تغيرت من 2.72eV الى 2.4eV بتأثير تغير هيدروكسيد البوتاسيوم بينما تغيرت من 2.48eV الى 2.7eV نتيجة للتغير في درجة حرارة الترسيب وأخيرا تغيرت فجوة الطاقة من 2.6eV الى 2.3eV نتيجة التغير في زمن الترسيب.

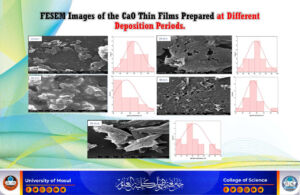

اما ابعاد الحبيبات فهي أيضا تغيرت مع تغير هذه العوامل، حيث ازدادت ابعاد الحبيبات مع زيادة تركيز هيدروكسيد البوتاسيوم من 43nm الى 115nm ، في حين وجد ان ابعاد الحبيبات انخفضت مع زيادة درجة الحرارة من 81nm الى 43nm ، وأيضا انخفضت ابعاد الحبيبات مع زيادة زمن الترسيب من 62nm الى 36nm .

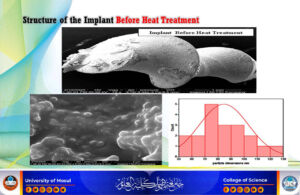

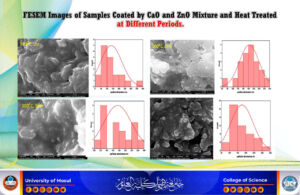

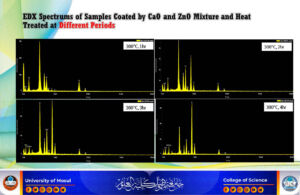

تم أيضا في هذه الدراسة طلاء زرعات الاسنان بمزيج من جسيمات أوكسيد الكالسيوم النانوية واوكسيد الزنك النانوية بنفس طريقة الترسيب، ثم تم معالجة هذه الزرعات بدرجات حرارة مختلفة وازمنة معالجة حرارية مختلفة أيضا لدفع هذه الجسيمات النانوية للانتشار في سبيكة الزرعات وقد وجدا من خلال فحوصات المجهر الالكتروني الماسح وطاقة تشتت الاشعة السينية ان هذه الجسيمات قد انتشرت داخل سبيكة الزرعات. وجد أيضا ان جسيمات الاكاسيد النانوية بقيت في الزرعة بعد ان تم تثبيت هذه الزرعات في عظام الماشية ومن ثم ازالتها.

تألفت لجنة المناقشة من:

الأستاذ الدكتور يحيي عبدالكريم سليمان – رئيساً

الأستاذ المساعد الدكتورة أطياف صبحي محمد– عضواً

المدرس الدكتورة مروة ثامر محمود – عضواً

الأستاذ المساعد الدكتور  اياد جياد جرجيس – عضواً و مشرفاً

تمنياتنا لجميع طلبة وتدريسي كليتنا دوام الموفقية والنجاح

شعبة الاعلام والاتصال الحكومي

الاحد 22 حزيران 2025
